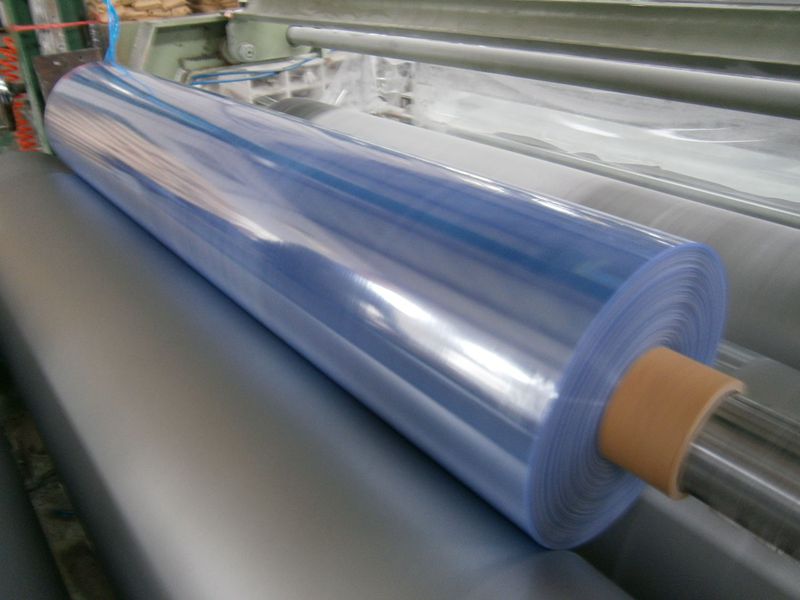

1、“魚眼”(透明小顆粒)

①    樹脂中含有難塑化的高聚合度或膨潤性差的粒子。改用其他樹脂，提高塑化溫度和塑煉效果或延長塑煉時間。

②    增塑劑和PVC穩(wěn)定劑等與樹脂相容性差，改進(jìn)配方，選用相容性好的助劑。

2、薄膜收卷輥不齊整

①    薄膜卷曲速度不穩(wěn)定，調(diào)整卷曲機(jī)，使其運行平穩(wěn)。

②    薄膜粘輥，加強(qiáng)冷卻，改善薄膜表面黏性。

③    張力不合適，調(diào)整薄膜張力

④    薄膜不平整，厚度不均勻，調(diào)整模具、冷卻及牽引裝置，使薄膜厚度均勻、平整。

3、薄膜表面粗糙

①    壓延輥間存料太多，應(yīng)適當(dāng)減少壓延輥間存料。

②    進(jìn)人壓延輥的物料溫度太低，混煉塑化不良，應(yīng)加強(qiáng)物料的混煉和塑化。

③    壓延溫度太低，應(yīng)適當(dāng)提高壓延溫度。

④    壓延輥表面粘有異物，應(yīng)清除輥面異物。

⑤    回用料用量太多或原料質(zhì)量太差，應(yīng)適當(dāng)減少回用料的用量或更換原料。

4、薄膜透明度差，有云霧

①    最后一對壓延輥間存料太多，應(yīng)適當(dāng)減少輥間存料。

②    壓延溫度太低，應(yīng)適當(dāng)提高壓延溫度。

③    壓延輥的速比控制不當(dāng)，，應(yīng)適當(dāng)調(diào)整速比。

④    輥筒表面太粗糙，應(yīng)修磨輥筒表面，提高輥面光潔度。

⑤    助劑分散不良，應(yīng)加強(qiáng)混合及混煉。

5、力學(xué)性能差

①    壓延溫度太低，應(yīng)適當(dāng)提高壓延溫度。

②    物料混煉塑化不良，應(yīng)加強(qiáng)物料的混煉塑化。

③    聚氯乙烯樹脂黏度偏低，應(yīng)選用黏度較高的樹脂。

④    回收料用量太多，應(yīng)適當(dāng)減少回用料。

⑤    潤滑劑用量太多，應(yīng)適當(dāng)減少潤滑劑。
