PA中玻纖含量與收縮率的關(guān)系——成核劑廠家

來源：煒林納塑料助劑作者：成核劑專家發(fā)布日期：2019-04-02【大中小】

作為PA成核劑廠家，下游客戶很多都是生產(chǎn)PA制品的。今天，PA成核劑廠家與您一起了解PA中玻纖含量與收縮率的關(guān)系。一起來掃盲吧！

在尼龍注塑成型過程中，降低模具溫度、加大注射壓力、降低料溫都會(huì)在一定程度上減小尼龍的收縮率，但最顯著的方法是加入玻纖。

例如PA66收縮率在1.5-2%之間，PA6的收縮率為1%~1.5%，在加入玻纖后可以使收縮率降低到0.3%左右。

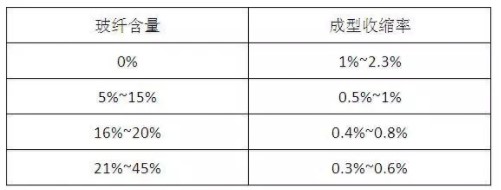

玻纖加入量越多，尼龍的成型收縮率越小。但是玻纖加入量過多會(huì)造成表面浮纖、相容性差等后果，玻纖含量一般在30%左右時(shí)效果相對(duì)較好。下表是一份由經(jīng)驗(yàn)得到的“玻纖含量-成型收縮率”表。

成核劑

廣東煒林納，專業(yè)生產(chǎn)成核劑。要找PA用成核劑？找我們準(zhǔn)沒錯(cuò)！

成核劑

【本文標(biāo)簽】：成核劑
【責(zé)任編輯】：煒林納塑料助劑版權(quán)所有：http://www.dh338.com.cn轉(zhuǎn)載請(qǐng)注明出處

塑料（稀土）功能助劑實(shí)力廠商研發(fā)定制配方設(shè)計(jì) 一站解決
